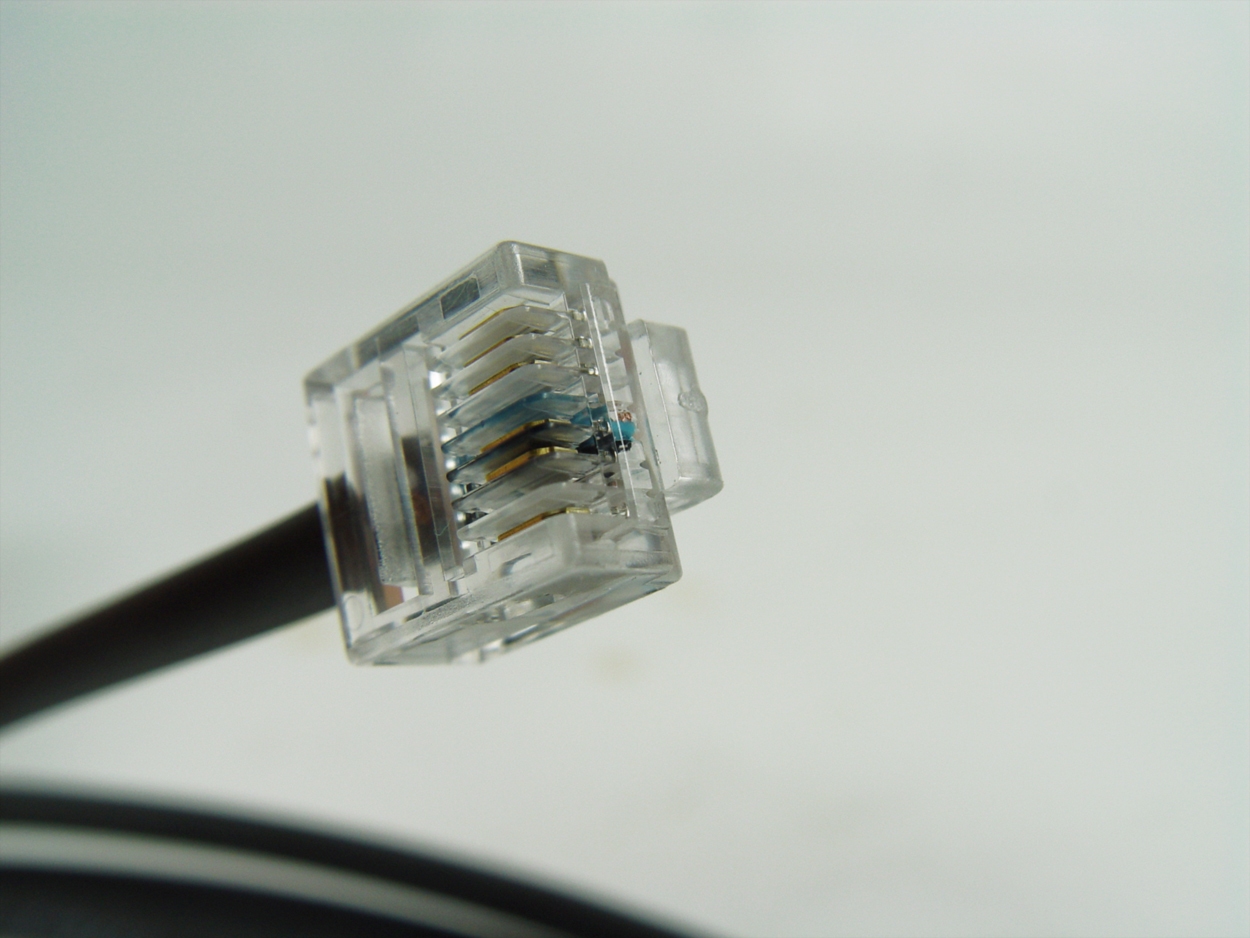

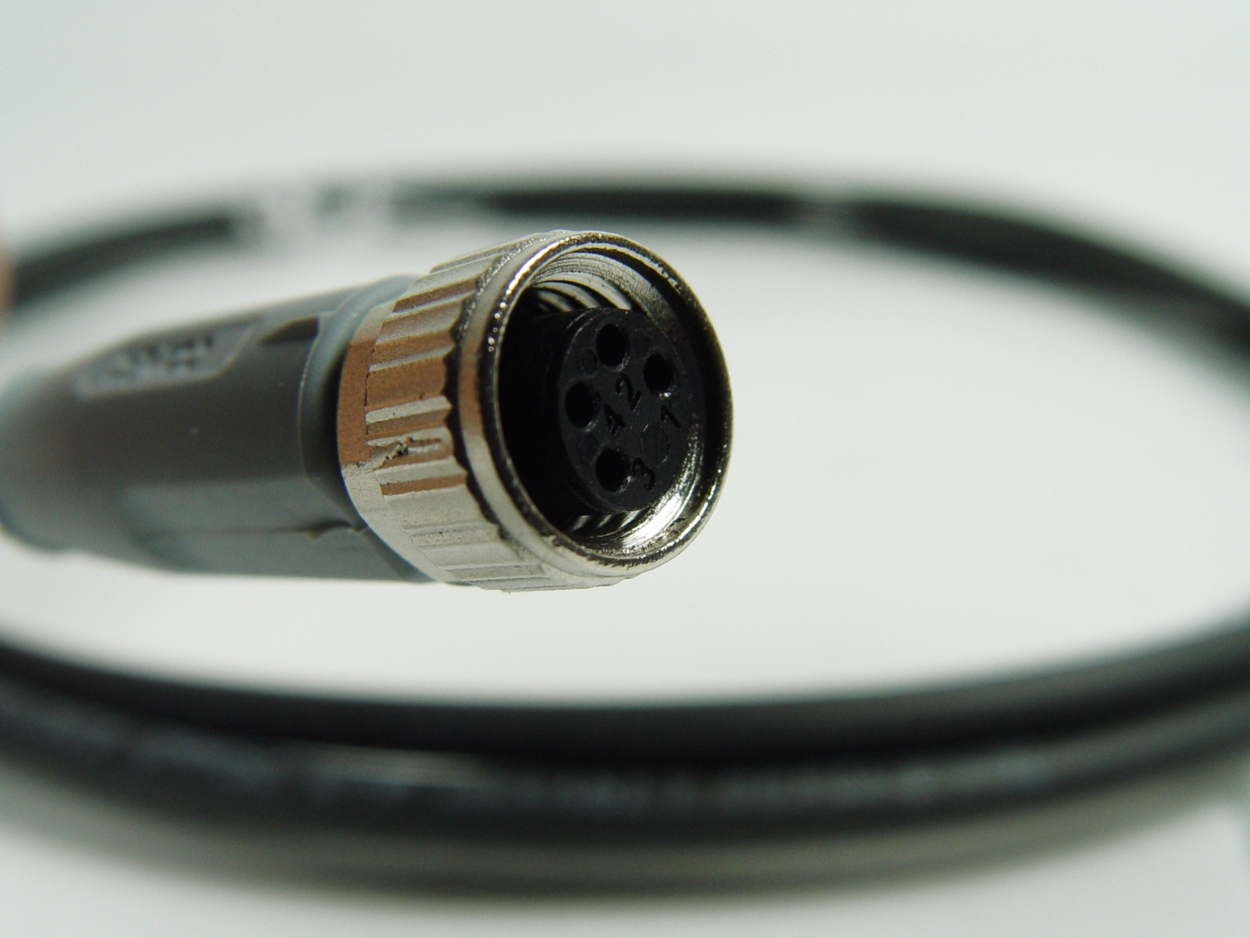

Anschlusskabel für Red Dragon® 3 Speedy Pumpe mit 10V Regeleingang
an Aquariencomputer/Controller
Technische Daten Anschlusskabel für Red Dragon® 3 Speedy 150/230W Pumpe:
zum Anschluss Ihrer Red Dragon® 3 (150W/230W) Pumpe mit 10V Regeleingang an Ihren Aquariencomputer
Zum Lieferumfang gehören:
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
Die Verwendung der RD3 als Strömungspumpe !
So funktionierts! Link zu dem Video.
Dieses Kabel ermöglicht den Anschluss an einen Aquariencomputer (z.B. GHL) über eine 0-10V Schnittstelle.
Bitte das Anschlusskabel auswählen!
Getestet wurden bisher folgende Computer:
GHL ProfiLux 3.1 + 4, von Neptune Systems der Apex Aqua Controller und von SciTronix littleblue.
Kompatibel mit folgenden Marken:
https://www.aquariumcomputer.com/
http://www.neptunesystems.com/
http://www.scitronix.com
//////////////////////////////////////////////////////////////////////////////
Funktionsweise der Elektronikbaugruppe:
Sobald eine Spannung > 0,5V an der 10V Schnittstelle anliegt, übernimmt der Schnittstellen-Adapter die Steuerung der Regelung und sperrt die Tasten des Controllers. Bei Spannung < 0,5V wird die normale Controllerbedienung über die Tasten wieder freigegeben. So kann der Schnittstellen Adapter angeschlossen bleiben ohne eine Funktion auszuführen.
Mit dieser Funktion wird die Steuerung über den 10V Eingang aktiviert. Bei einer Spannung > 0,5V erfolgt die Steuerung über die Schnittstelle. Im Bereich zwischen ca. 0,5 bis 0,8V ist die Pumpe ausgestellt. Ab einer Spannung > ca. 0,8V wird die Pumpe mit 20W gestartet. Es erfolgt eine Leistungserhöhung in 2W Schritten bis bei ca. 9V 230W erreicht worden sind. Die angelegte Spannung und die daraus resultierende Leistung werden im Display angezeigt.
Bei einer höheren Eingangsspannung bleibt der Speedycontroller auf der Maximalstellung stehen und erhöht sich nicht mehr. Der Schnittstellenadapter verhält sich so als ob die entsprechende Taste gedrückt würde.
