Red Dragon® 3 Mini Speedy 60 Watt 2500 l/h für BK DC

Aufgrund von Lieferengpässen auf dem
Elektronikbauteilemarkt erst wieder später lieferbar !!!

Red Dragon^® 3 Mini Speedy Pumpe 60 Watt / 2500 l/h
mit 10V Regeleingang (vorbereitet)

Technische Daten Red Dragon^® 3 Mini Speedy Pumpe 60 Watt 2500 l/h Lufteinzug:
max. 60 Watt/h, regelbar von 15-60 Watt
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Watt- und Prozent- Anzeige
Ansaugseite: Düse mit Luft- und Ozon- Anschluss
Druckseite:  Ø 32 mm
Förderleistung: von 800 bis max. 2.500 l/h Lufteinzug // von 1.500 bis max. 6.000 l/h Wassereinzug
Betriebsspannung: 230 Volt 50 Hz  (auch in 110V/60Hz lieferbar)
Schutzklasse Pumpe: IP 68   Steuereinheit: IP 66
Gewicht Pumpe: 3,75 kg
Höhe der Ansaugseite: Mitte 60 mm

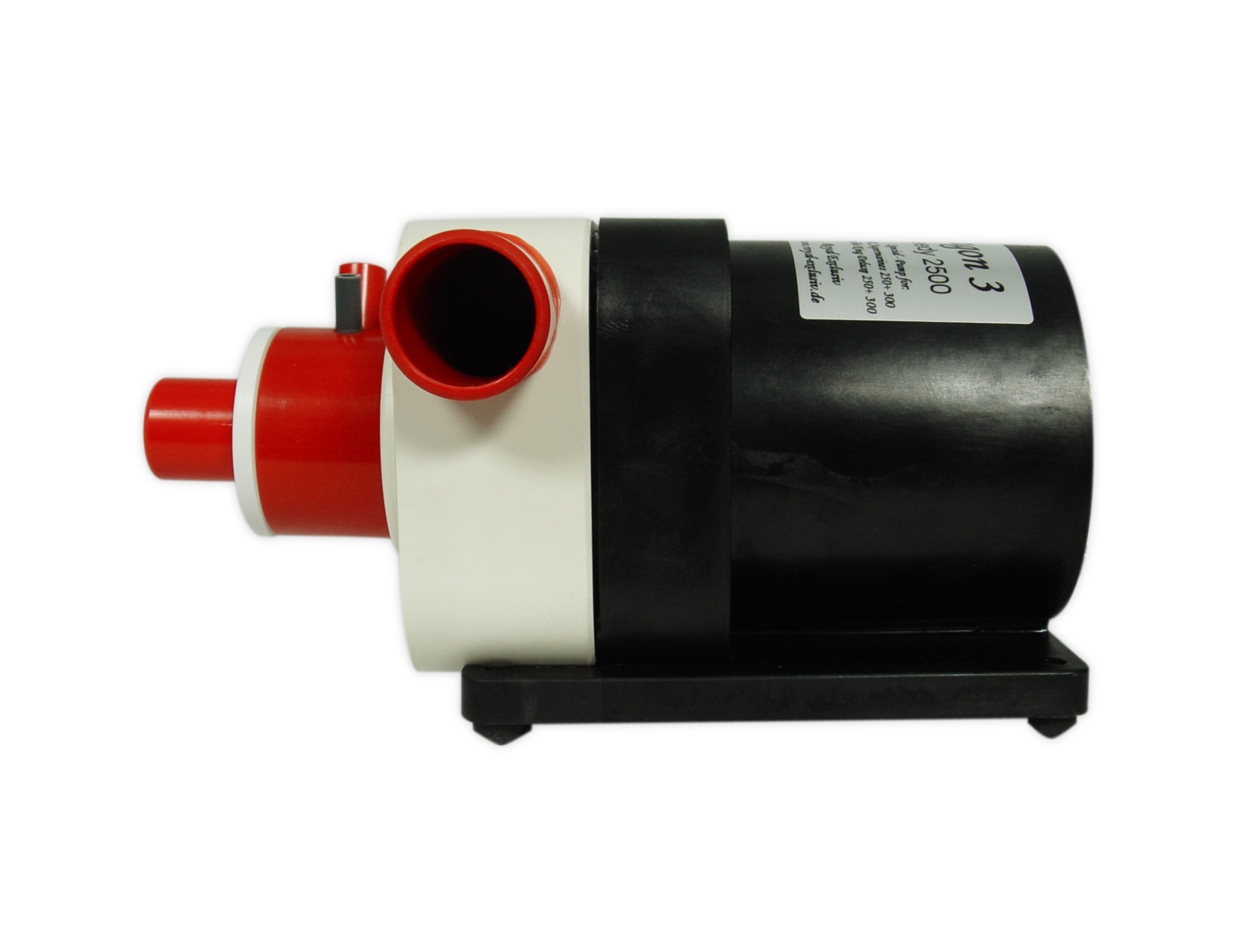

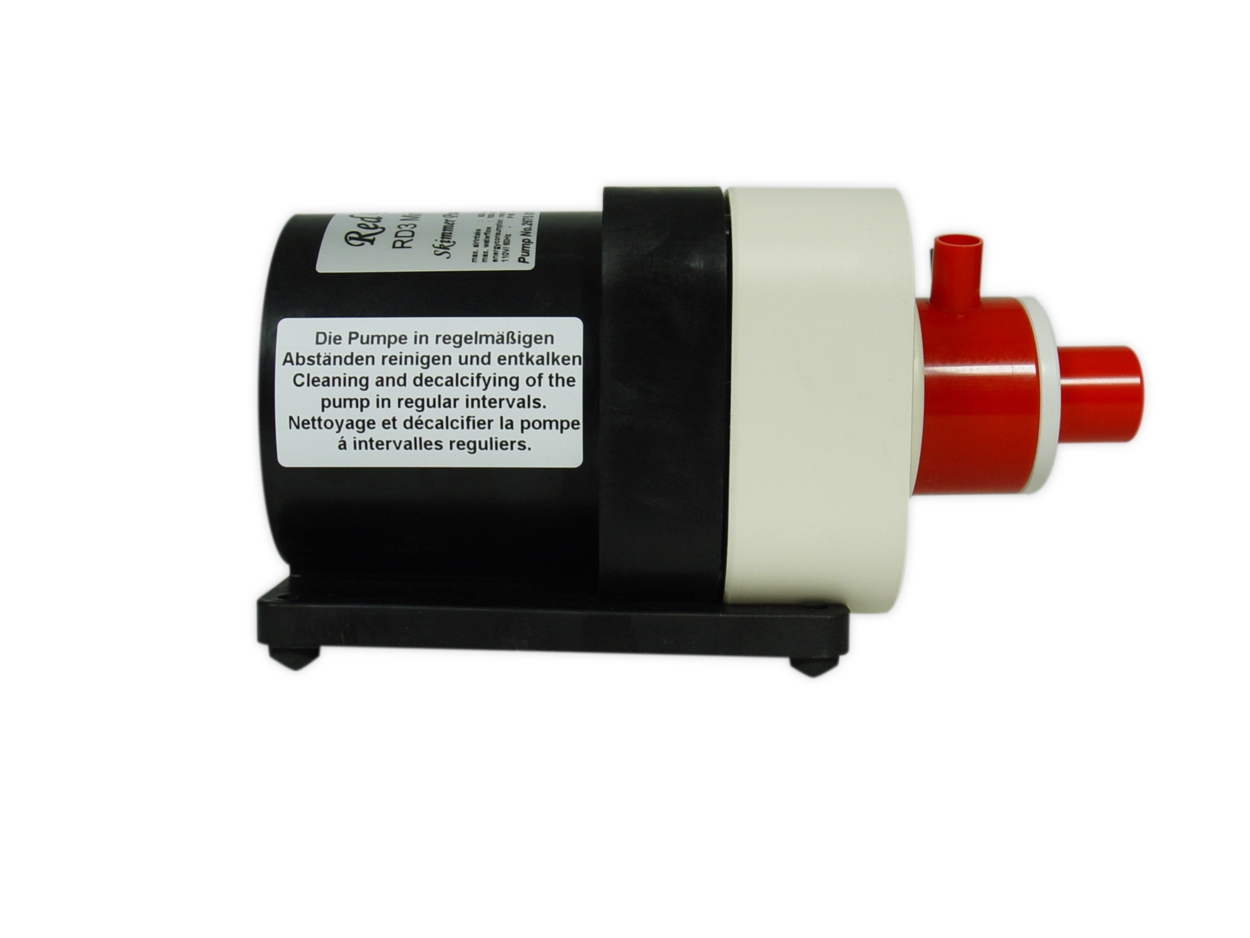

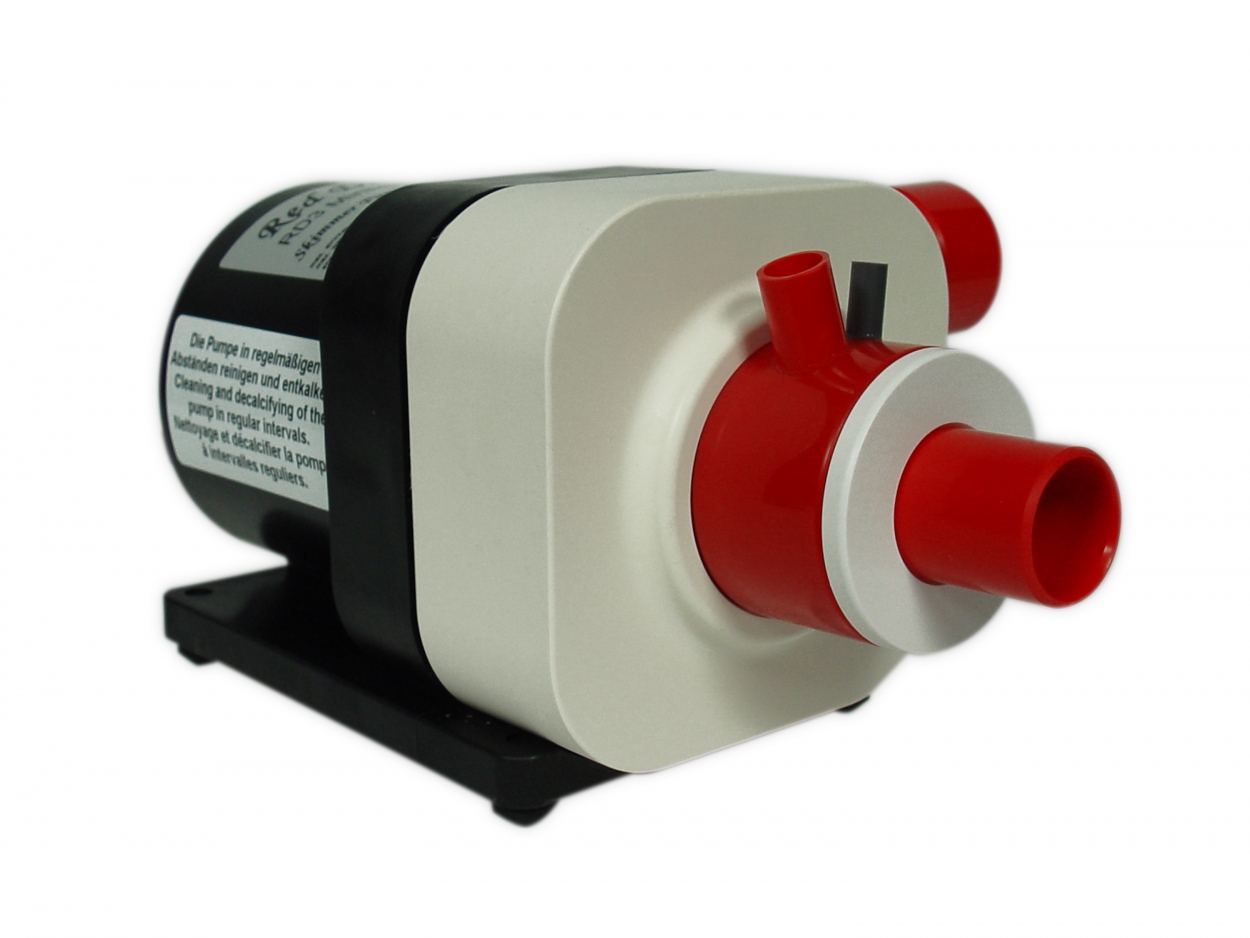

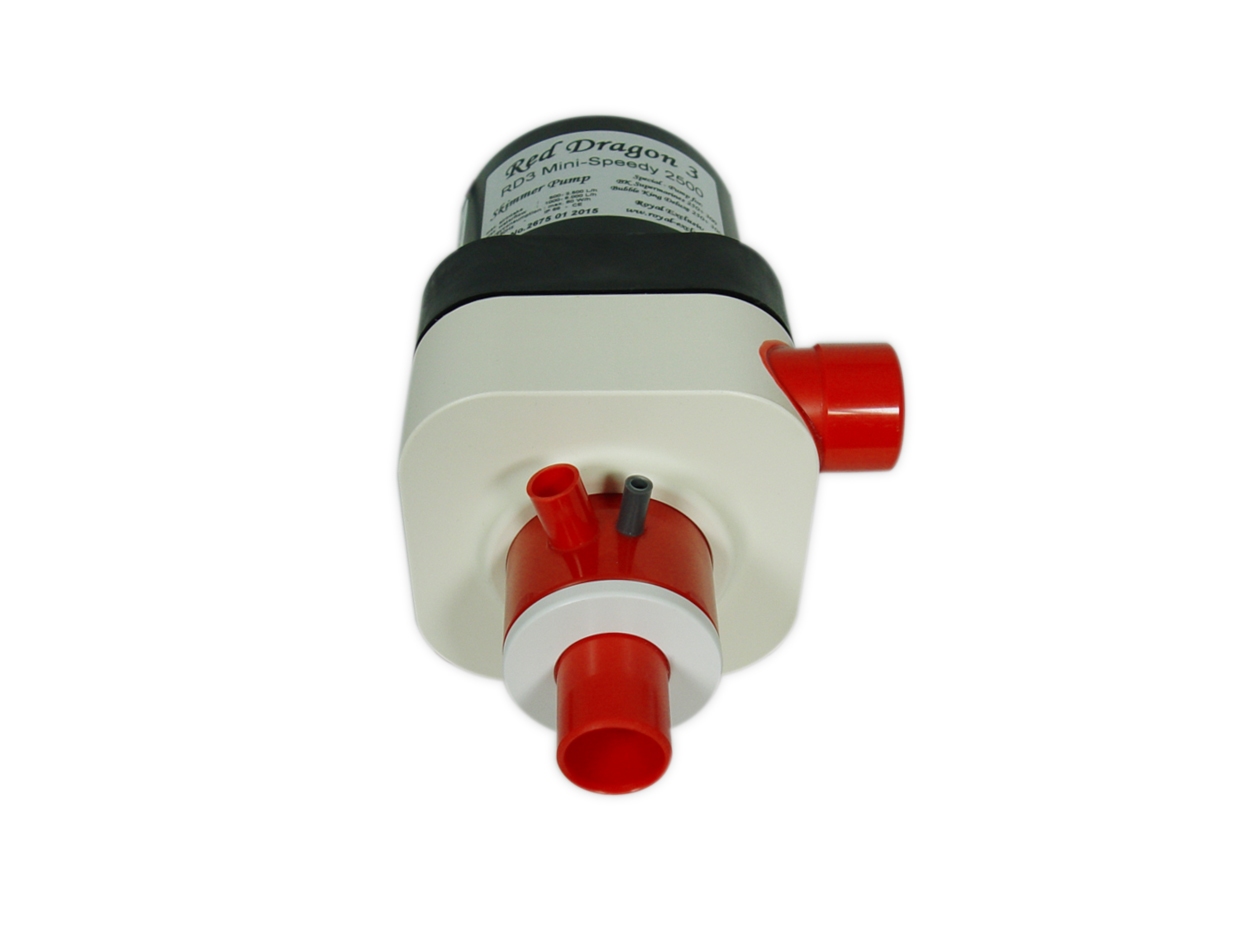

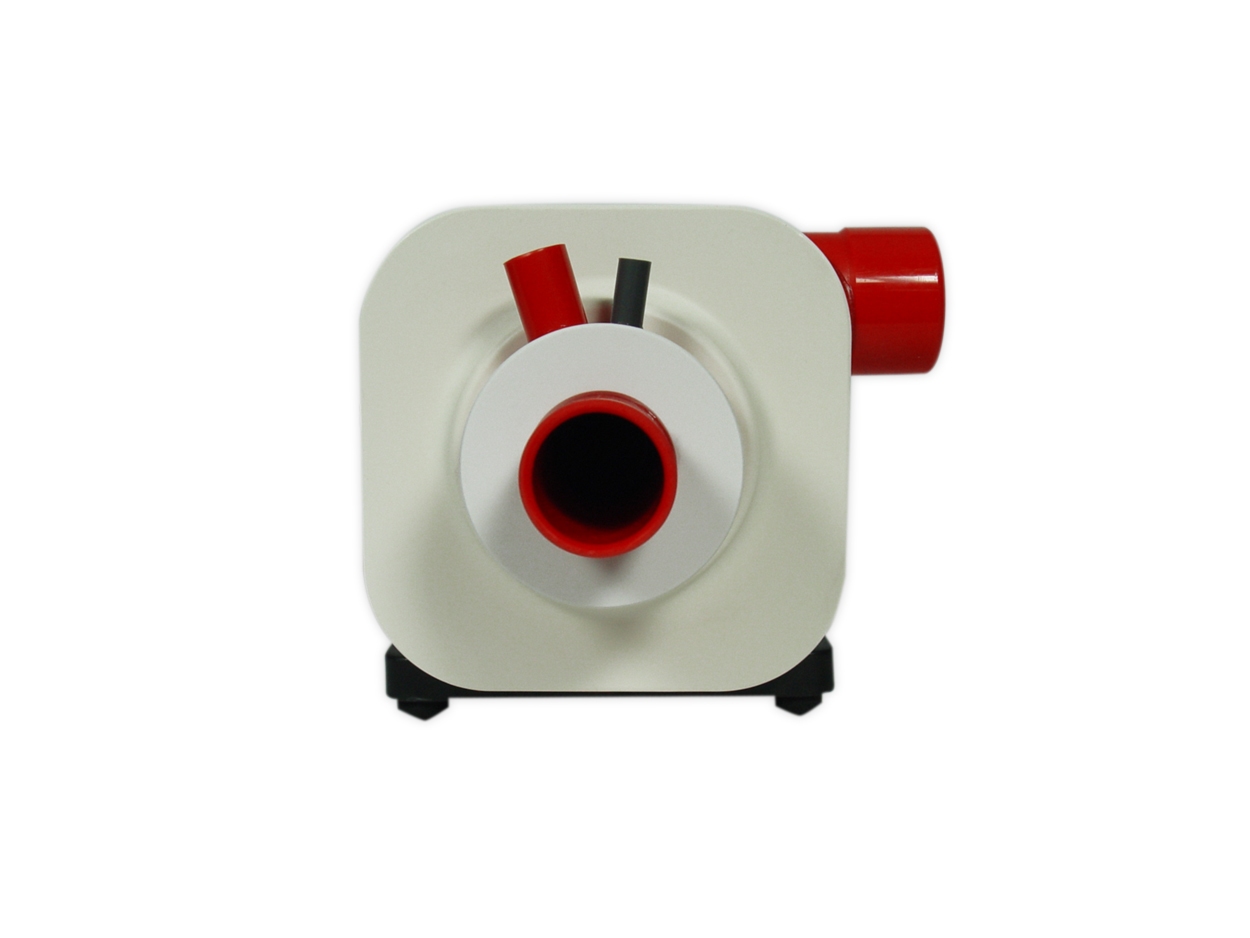

Abmessungen Pumpe: 100 mm breit / 230 mm lang / ~ 140 mm hoch

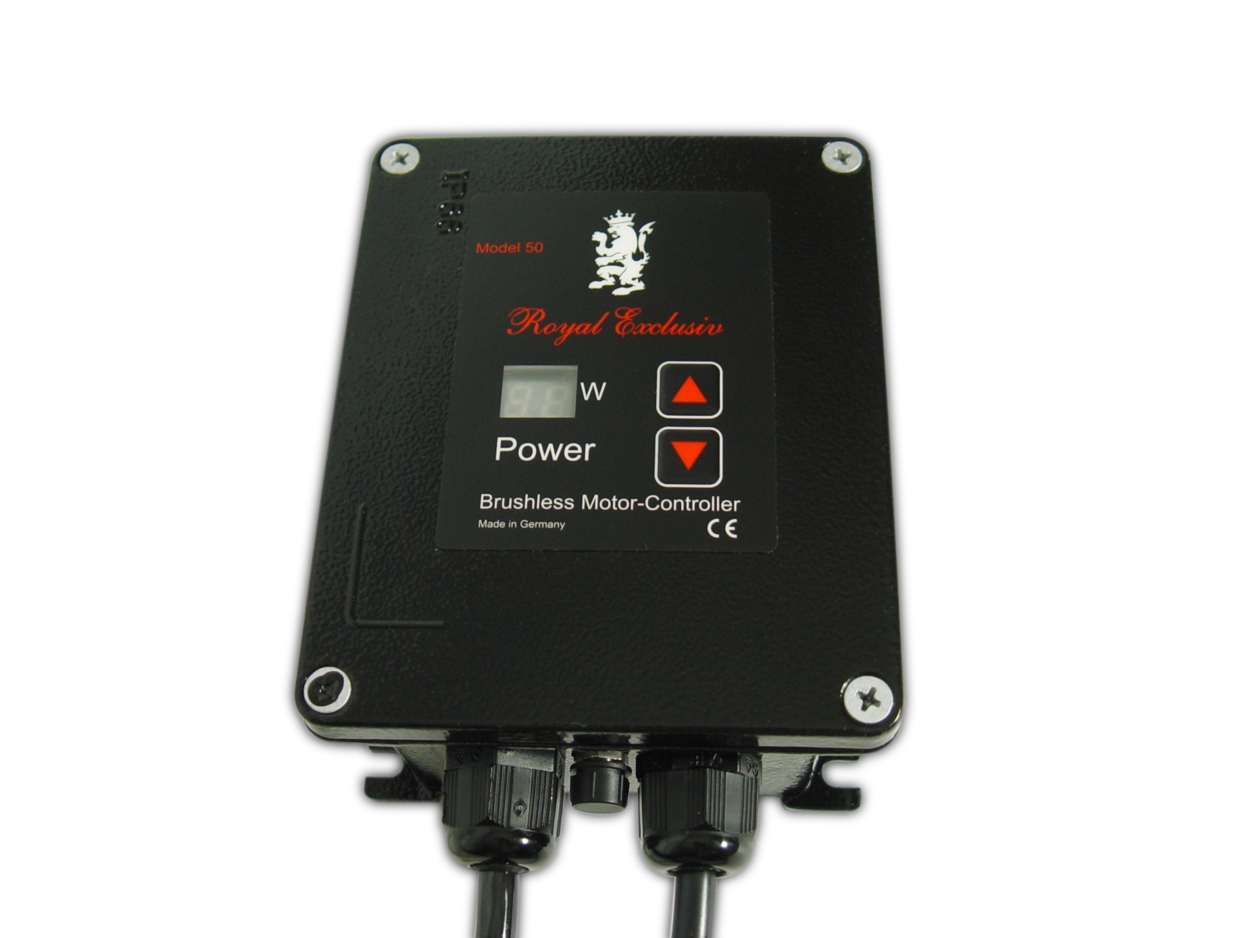

Abmessungen Steuereinheit: 120 mm breit / 160 mm lang / ~ 65 mm hoch

Passend für:
Bubble King^® Double Cone 250  Inkl. Pumpentisch

  Datenblatt_und_Ersatzteile.pdf     Bedienungs_und_Wartungsanleitung.pdf

• meerwasserfeste M6 Grade2 Titanschrauben
• meerwasserfeste Parabel-Gummifüße zur akustischen Entkopplung
• extrem geräuscharme Brushless DC-Abschäumerpumpe mit vergossener Leistungselektronik
• Hocheffizienstechnologie „Made in Germany“
• kompakte Bauweise
• Hochleistungs-keramische Gleitlager
• einzige meerwasserfeste Pumpe mit Titanrotor, Titanstator und geschrumpften Gleitlagern
• einfachste Handhabung und Wartung, geringe Verkalkungsgefahr, dank polierter Titanteile
• schwere und massive Bauart, gegen Vibrationen und Interferenzschwingungen
• CE konform und nach VDE Richtlinien entwickelt und gebaut

Mit 10V Regeleingang (vorbereitet) und lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Passende Schlitzrohre, zum Schutz Ihrer Pumpe

/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
Der Anschluß an einen Aquariencontroller ist bei dieser Pumpe vorbereitet!
Vorbereitet für den Anschluss an einen Aquariencomputer (z.B. GHL) über eine 0-10V Schnittstelle.
Der Zusatz-Controller der den Anschluss an den Computer ermöglicht kostet 159¤ (inkl. aller Anschlusskabel und Netzteil)

Getestet wurden bisher folgende Computer:
GHL ProfiLux 3.1 und von Neptune Systems der Apex Aqua Controller.

Kompatibel mit folgenden Marken:

https://www.aquariumcomputer.com/
http://www.neptunesystems.com/
https://www.reefai.com/

//////////////////////////////////////////////////////////////////////////////
Funktionsweise der Elektronikbaugruppe:
Sobald eine Spannung > 0,5V an der 10V Schnittstelle anliegt, übernimmt der Schnittstellen-Adapter die Steuerung der Regelung und sperrt die Tasten des Controllers. Bei Spannung < 0,5V wird die normale Controllerbedienung über die Tasten wieder freigegeben. So kann der Schnittstellen Adapter angeschlossen bleiben ohne eine Funktion auszuführen.

Wenn man also am Aquariencomputer eine Spannung unter 0,5V vorgibt wird die 0-10V Schnittstelle abgeschaltet und die Bedienung erfolgt manuell. Ab 0,5V übernimmt die Schnittstelle die Kontrolle über die Regelung. Im Bereich 0,5V-0,8V ist die Pumpe Abgeschaltet. Ab 1V beginnt die Pumpe auf der niedrigsten Stufe zu Laufen (15W). Bei einer Erhöhung um 0,5V wird die Stufe erhöht. Also 1V = 15W 1,5V = 20W 2V = 25W….. 6,0V = 60W.

Bei einer höheren Eingangsspannung bleibt der Speedycontroller auf der Maximalstellung stehen und erhöht sich nicht mehr. Der Schnittstellenadapter verhält sich so als ob die entsprechende Taste gedrückt würde.
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////
