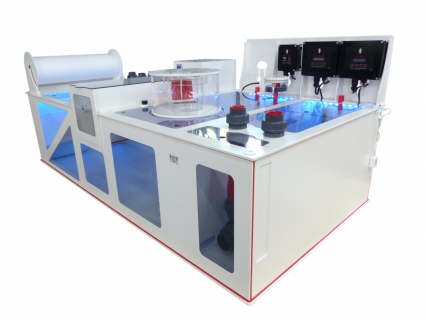

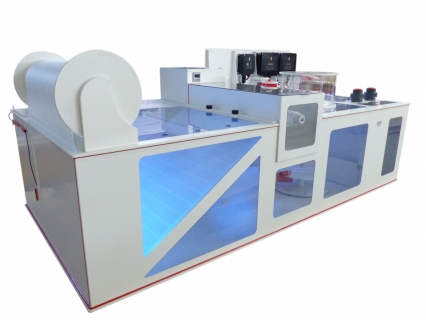

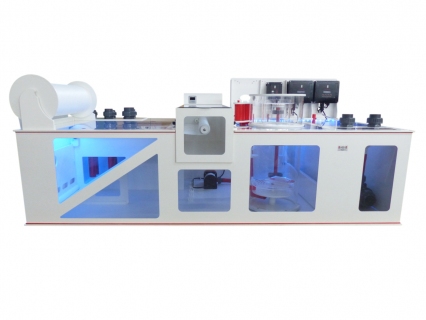

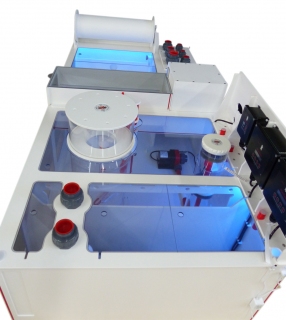

Vlies Dreambox - Beispiel - Set 8b

Art.Nr.: VD-set-8b

Vlies Dreambox^® Komplettfiltersystem - Beispiel - Set 8b ///
mit Abschäumer Bubble King^® DeLuxe 300 mit 60W RD3
mit Patronen Medien-/Pellet-Filter 125mm + Red Dragon^® 3 Mini Speedy 50W / 5,0m³
und mit 2x Rückförderpumpe Red Dragon^® 3 Speedy 230W / 24,0m³
inkl. Kabelhalter und Cockpit für Controller

Vlies Dreambox^® 3.0 - Filteranlage Gr. XL

Technische Daten Vlies Dreambox^® Größe XL:
Dimensionen: 200 cm lang x 100 cm tief x 50 cm hoch (Wanne)
Dimensionen: 200 cm lang x 100 cm tief x 85 cm hoch (Gesamthöhe)

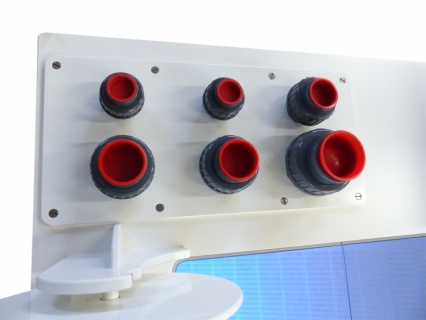

Einlässe: Standard = 63 / 50 / 40 / 40 / 32 mm graue DIN Verschraubungen oder rotes +GF+ Rohr (oder frei wählbar + 60,-¤)
Auslässe: 2x 40 mm graue DIN-Verschraubungen (oder frei wählbar + 60,-¤)

1x Standard Vlies Rolle bei Auslieferung 40 Gramm

Volumen: ~ 800 Liter

Vollautomatischer Vliesfilter für Süß- und Meerwasseraquarien. Die Vlies Dreambox^® 3.0 wird aus 8mm Simona-PVC-Hartplatten (lebensmittelecht) hergestellt, von innen und von außen fixiert und mit einer heißgasverschweißten Naht von Hand veredelt. Mit integriertem Rollenvliesfilter, komplett geschlossener Abdeckung und Steuereinheit (Panasonic Steuerungsautomat, Sensor, Antriebsmotor) ausgestattet.

aus hochwertigem Hart-PVC und Plexiglas^® (Acrylglas)
Heißgas-verschweißt nicht verklebt, durch Kunststoffverschweißung nie mehr Undichtigkeit gegenüber Glaskasten/Glasfilter mit Silikondichtungen
erheblich bruchfester, stoßsicherer und geringeres Gewicht gegenüber Glas
8mm dickes PVC und Plexiglas^®
100% Made in Germany / Zusammenbau in Handarbeit
durch Konstruktionsweise extrem geräuschdämmend
inklusive Rohrleitungsdurchbrüche mit DIN-Verschraubungen/Rohren
komplett vorbereitet für die Aufrüstung mit Medienfiltern
intelligente Zwangswasserführung durch alle Abteilungen
innen Überlaufsicher durch integrierte CNC-gefräste Notüberläufe, selbst bei 100% Verstopfung des Filters erfolgt Weiterleitung in die nächste Kammer
meerwasserfeste Titanschrauben
durch zahlreiche Optionen aufrüstbar zum High-Tech-Filtertank
passgenaue CNC-gefräste Abdeckung und Anpassung für Royal-Exclusiv^® Abschäumers
ab 130cm Box mit Sauerstoffentgasungskammer und mit Wasserstandsregelung für Abschäumungskammer, Wasserstand regelbar von 14cm-23cm
extra angepasster 125mm Medien- /Pellet-Filter erhältlich,
optional: mit Einbau und Verrohrung
(1fach = 349,00¤, 2fach = 510,00¤, 3fach = 640,00¤ Säulenartig)
30 Jahre Erfahrung im PVC Filter- und Abschäumerbau

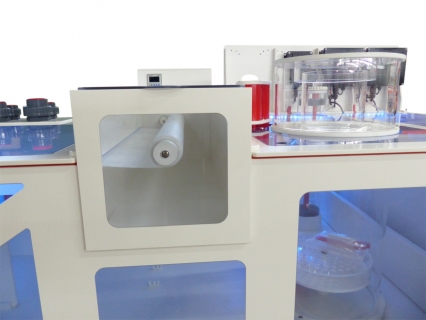

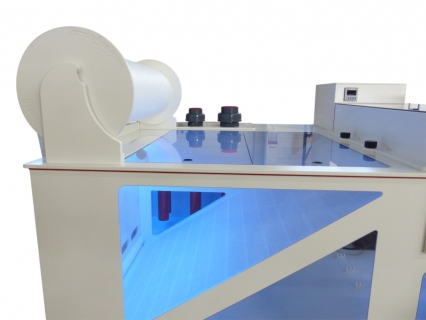

Rollenvliesfilter Kurzbeschreibung: (Mehr Details im Datenblatt)
* komplette Vliesfiltersteuereinheit herausnehmbar, nach vorne
* Leitblech besitzt ein Griffloch in der Mitte, sowie extra dünne Vliesauflage-Flächen
* Leitblech befindet sich in einem umlaufenden Rahmen eingebettet und lässt sich komplett heraus nehmen
* Trockenkammer ist vollflächig oben offen, was die Entnahme und Beladung der Vliesrolle erheblich erleichtert
* Trockenkammer hat einen außenliegenden Ablauf
* kapazitiver, berührungsloser Näherungsschalter an der Seite überwacht mittels Elektronik die Steuereinheit des Antriebsmotors
* Schiebeschlitten für die Vliesmaterialspannung wird fest arretiert
* durchdachte Aufwickelhaspel
* alle Komponenten in der Elektronikkammer sind fest auf dem Deckel montiert
* 12-Volt Stromversorgung „Made in Germany“

Vlies Dreamboxen_Übersichtsliste.pdf

Kurzanleitung Automatik.pdf

///////////////////////////////////////////////////////////////////////////////////////////
Inkl. LED Beleuchtung komplett

komplett mit Anschlusskabeln
Montage direkt in der Dreambox

Technische Daten:

flexibles LED-Band in IP68 Ausführung. Gesamtleistung: < 5 Watt
anschlussfertig inkl. Vorschaltgerät/Trafo 230 Volt/AC auf 12 Volt/DC
inkl. Einbau/Montage in Nano Dreamboxen, Dreamboxen und Wassertanks ab Werk
inkl. 1 Meter Zuleitung
Farbe: RGB

Dreambox Kabelhalter - komplett mit Einbau ab Werk

aus hochwertigem Hart-PVC
CNC-gefräst
für alle Nano Dreamboxen / Dreamboxen und Dreambox Wassertanks
Einbau ab Werk
ca. 20 Stück (10 Stück für Abschäumerpumpe, 10 Stück für Rückförderpumpe)

Dreambox Deckelausschnitt für Bubble King^® DeLuxe 300 RD3 60W

aus hochwertigem PETG mit Schutzfolie
CNC-gefräst, passgenau
Einbau ab Werk

Dreambox Cockpit (4-fach) für 4 Controller mit Befestigungsschrauben

aus hochwertigem Hart-PVC
CNC-gefräst
mit Kunststoffschrauben zur Befestigung der Controller
Lieferung mit Titanschrauben zur Befestigung von Controller an der Dreambox

Mit Abschäumer Bubble King^® DeLuxe 300 mit RD3 Mini Speedy 60W
für Aquarien von 1.200 ltr. - 3.000 ltr.

Kerndaten Bubble King^® 300 DeLuxe intern:
mit 10V Regeleingang
2.500 ltr./h Luft - 6.000 ltr./h Wasser = 1 Pumpe Red Dragon^® 3 Mini Speedy 2500
mit Ozon-Anschluss, regelbar von 20W bis 60W
Bodenplatte: 32 cm x 50 cm / Höhe ~ 68 cm

Technische Daten Bubble King^® 300 DeLuxe RD3 intern:
Wasserstandshöhe: ~ 180 mm bis ~ 270 mm
Gewicht Abschäumer: 16 kg inklusive Pumpe
Abmessungen Abschäumer: 350 mm breit / 520 mm lang / ~ 680 mm hoch

Datenblatt.pdf Ersatzteile_und_Zubehoer.pdf

Bedienungs_und_Wartungsanleitung.pdf

Red Dragon^® 3 Mini Speedy Pumpe 60 Watt / 2500 l/h

Technische Daten Red Dragon^® 3 Mini Speedy Pumpe 60 Watt 2500 l/h Lufteinzug:
max. 60 Watt/h, regelbar von 20-60 Watt
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Ansaugseite: Düse mit Luft- und Ozon- Anschluss
Druckseite: Ø 32 mm
Förderleistung: max. ~ 2.500 l/h Lufteinzug
max. ~ 6.000 l/h Wassereinzug
Betriebsspannung: 230 Volt 50 Hz (auch in 110V/60Hz lieferbar)
Schutzklasse Pumpe: IP 68 Steuereinheit: IP 66
Gewicht Pumpe: 3,75 kg
Höhe der Ansaugseite: Mitte 60 mm
Abmessungen Pumpe: 100 mm breit / 230 mm lang / ~ 140 mm hoch
Abmessungen Steuereinheit: 120 mm breit / 160 mm lang / ~ 65 mm hoch

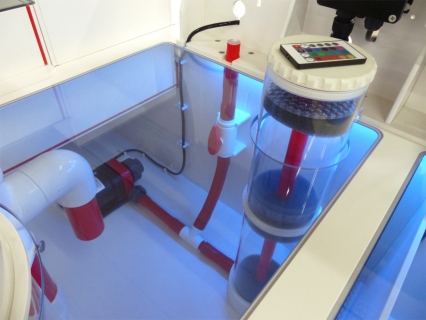

Vlies Dreambox - Medienfilter Größe wählbar
+ Einbau intern in die Dreambox ab Werk

Technische Daten:

1-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 360mm Höhe
~ 3,5 Liter Volumen /// 2,7l (Medien)

2-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 580mm Höhe
~ 6 Liter Volumen /// 5,2l (Medien)
je Patrone ~ 3 Liter Volumen /// 2,6l (Medien)

3-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 610mm Höhe
~ 6 Liter Volumen /// 4,8l (Medien)
je Patrone ~ 2 Liter Volumen /// 1,7l (Medien)

PVC/Plexiglas
Medienfilter aus weißen PVC und hochwertigem Acrylglas / Plexiglas^®

inklusive Rohrleitungsdurchbrüche
Außen Ø 25mm
universal verwendbarer Medienfilter für verschiedenste Medien
Einbau in Ihrer Dreambox mit interne Verrohrung und Ansteuerung mit RD3 mit 50W
aus hochwertigem Hart-PVC und Plexiglas^® (Acrylglas)
100% Made in Germany / Zusammenbau in Handarbeit
30 Jahre Erfahrung im PVC Filter- und Abschäumerbau

Red Dragon^® 3 Mini Speedy Pumpe 50 Watt / 5,0m³
für die Versorgung des Medienfilters/Medienreaktors

Technische Daten Red Dragon^® 3 Mini Speedy Pumpe 50 Watt 5,0m³:
50 Watt/h 4,0 mtr. Steighöhe
mit 10V Regeleingang (vorbereitet)
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Watt- / Prozent- Anzeige
Ansaugseite 40 mm - Druckseite 25 mm
Betriebsspannung: 230 Volt 50 Hz (auch in 110V/60Hz lieferbar)
Schutzklasse Pumpe: IP 68 Steuereinheit: IP 66
Gewicht Pumpe und Steuereinheit: 3,2 kg
Hirschmann-Steckverbindung zum lösen der Pumpe vom Controller
Höhe der Ansaugseite: Mitte 70 mm
Abmessungen Pumpe: 110 mm breit / 200 mm lang / ~ 160 mm hoch
Abmessungen Steuereinheit: 120 mm breit / 170 mm lang / ~ 65 mm hoch

Datenblatt_und_Ersatzteile.pdf Bedienungs_und_Wartungsanleitung.pdf

meerwasserfeste M6 Grade2 Titanschrauben
meerwasserfeste Parabel-Gummifüße zur akustischen Entkopplung
extrem geräuscharme Brushless DC-Förderpumpe mit vergossener Leistungselektronik
Hocheffizienstechnologie „Made in Germany“
Saug- und Druckseitig, komplette DIN-Verschraubung, kompakte Bauweise
Hochleistungs-keramische Gleitlager
einzige meerwasserfeste Förderpumpe mit Titanrotor, Titanstator und geschrumpften Gleitlagern
einfachste Handhabung und Wartung, geringe Verkalkungsgefahr, dank polierter Titanteile
schwere und massive Bauart, gegen Vibrationen und Interferenzschwingungen
CE konform und nach VDE Richtlinien entwickelt und gebaut

Mit 10V Regeleingang (vorbereitet) und lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller

2x Red Dragon^® 3 Speedy Pumpe 230 Watt / 24,0m³ AKB AntiKalkBypass
als Rückforderpumpen FLOW Version
mit lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller
mit 10V Regeleingang zur Ansteuerung z.B. mit GHL oder Apex

Technische Daten Red Dragon^® 3 Speedy Pumpe 230 Watt 24,0m³:
230 Watt/h 6,75 mtr. Steighöhe
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Watt-Anzeige im Controller-Display /// in 2W Schritten einstellbar
Ansaugseite 63 mm - Druckseite 50 mm
Betriebsspannung: 230 Volt 50 Hz (auch in 110V/60Hz lieferbar)
Pumpe und Controller mit einer lösbaren Hirschmann-Steckverbindung
Schutzklasse Pumpe: IP 68 Steuereinheit: IP 66
Gewicht Pumpe: 3,5 kg
Gewicht Controller: 1,2kg
Höhe der Ansaugseite: Mitte 70 mm
Abmessungen Pumpe: ~ 130 mm breit / 295 mm lang / 220 mm hoch
Abmessungen Steuereinheit: ~ 190 mm breit / 168 mm lang (250mm mit Anschlußkabel) / 84 mm hoch
